Dlaczego przy krakingu ważniejsze bywają siły montażowe niż późniejsze ciśnienie robocze

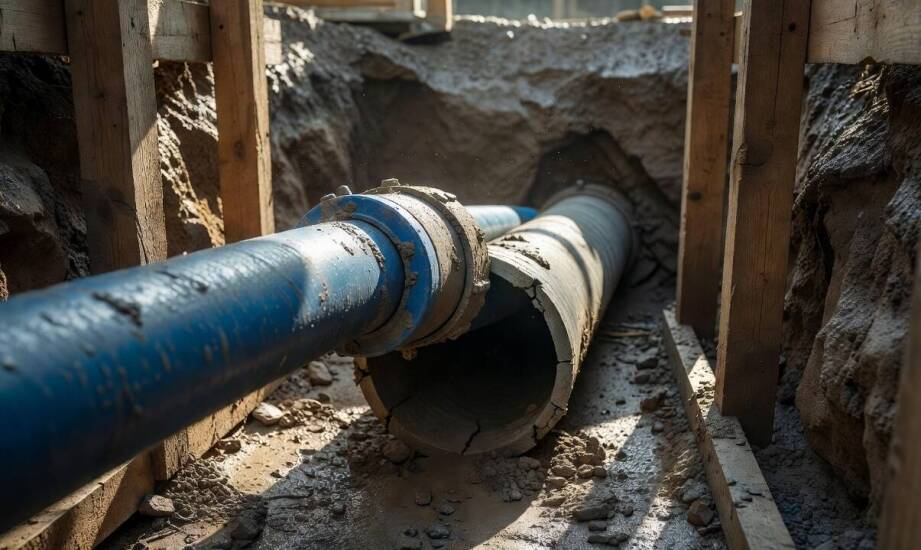

Rura wodociągowa może bez problemu wytrzymywać wysokie ciśnienie robocze wewnątrz sieci, a mimo to ulec zniszczeniu podczas bezwykopowej wymiany. Proces ten polega na mechanicznym kruszeniu starego przewodu i jednoczesnym wciąganiu w jego miejsce nowego odcinka o równej lub większej średnicy. Taka metoda instalacji generuje obciążenia znacznie przekraczające typowe warunki eksploatacyjne, co wymusza zupełnie inne podejście do oceny wytrzymałości stosowanego materiału. Zrozumienie mechaniki całego układu pozwala uniknąć katastrofalnych błędów już na etapie projektowania trasy przesyłowej.

Obciążenie hydrauliczne a osiowe podczas krakingu

Obciążenie hydrauliczne w zewnętrznej sieci wodociągowej to przede wszystkim ciśnienie wewnętrzne przesyłanego medium. W polskich komunalnych sieciach dystrybucyjnych wynosi ono zazwyczaj od 3 do 6 barów, przy czym maksymalne dopuszczalne ciśnienie robocze (PFA) dla wielu znormalizowanych systemów sięga 10–16 barów w zależności od specyfiki danego układu. Siły te działają promieniowo na ściankę przewodu i pozostają stosunkowo łatwe do przewidzenia w statycznych warunkach pracy. Sieć ułożona w wykopie otwartym pracuje stabilnie, a naturalne skoki ciśnienia redukuje się odpowiednią armaturą zabezpieczającą.

Podczas krakingu statycznego środowisko pracy ulega drastycznej zmianie, ponieważ w układzie powstaje dominujące obciążenie osiowe. Jest to potężna siła ciągnięcia przekazywana przez system stalowych żerdzi na głowicę kruszącą oraz podpięty bezpośrednio za nią nowy rurociąg. Maszyny stosowane w tej technologii generują uciąg rzędu od 37 do nawet 400 ton w przypadku magistrali o dużej średnicy. Przykładowe obliczenia dla wymiany wyeksploatowanego rurociągu DN 200 na nowy o średnicy zewnętrznej 315 mm wskazują na zapotrzebowanie około 68 ton siły pociągowej. Wartość ta musi pokonać opór kruszenia starej rury i potężne tarcie w gruncie. Im dłuższy jest wymieniany odcinek i im bardziej zwięzła struktura otoczenia, tym większa staje się kumulacja niszczących sił wzdłużnych oddziałujących na całą konstrukcję.

Złącza blokowane i rola powłok ochronnych

O ostatecznym bezpieczeństwie nowej instalacji decydują specjalistyczne złącza blokowane, które skutecznie zapobiegają rozłączeniu się poszczególnych modułów. Konstrukcje wyposażone w dedykowany pierścień opierający się na napawanym garbie na bosym końcu rury przenoszą potężne siły wzdłużne i umożliwiają przeciąganie jednolitych odcinków o długości przekraczającej kilometr. Równie ważna dla powodzenia inwestycji pozostaje ciągliwość samego materiału bazowego. Żeliwo sferoidalne charakteryzuje się minimalną wytrzymałością na rozciąganie na poziomie 420 MPa oraz umowną granicą plastyczności wynoszącą 270 MPa. Wysokie parametry metalurgiczne pozwalają na bezpieczne przejmowanie kontrolowanych odkształceń bez ryzyka nagłego pęknięcia ścianki w momencie napotkania twardej przeszkody podziemnej.

Wymagające warunki montażu sprawiają, że odpowiednio dobrane rury do krakingu muszą posiadać także niezawodne zabezpieczenie zewnętrznej powierzchni. Fizyczna powłoka, realizowana najczęściej w sprawdzonych systemach ZMU jako gruba warstwa zaprawy cementowej na podkładzie cynkowym, chroni metal przed głębokimi zarysowaniami podczas wciągania. Należy przy tym pamiętać, że warstwa izolacyjna nie zastępuje bazowej nośności konstrukcyjnej żeliwa. Na ostateczne siły montażowe wpływa ściśle rodzaj wymienianego przewodu oraz lokalne warunki geologiczne na trasie odwiertu. Kruche materiały, w tym stare rurociągi z żeliwa szarego, betonu lub kamionki, poddają się stalowej głowicy stosunkowo łatwo. Z kolei zardzewiałe rurociągi stalowe wymuszają wykorzystanie specjalnych ostrzy rolkowych i maszyn o znacznie wyższych parametrach mocy. W oficjalnych dokumentacjach technicznych udostępnianych przez firmę Conecto Profiles można znaleźć dokładne zestawienia dopuszczalnych sił rozciągających dla poszczególnych średnic nominalnych, co stanowi bezpieczną podstawę do wykonania dokładnych obliczeń projektowych.

Zgodność wszystkich użytych elementów z przewidywanymi obciążeniami montażowymi stanowi bezwzględnie najważniejsze kryterium oceny systemu przeznaczonego do technologii bezwykopowych. Docelowe parametry pracy samej sieci schodzą w momencie wciągania na dalszy plan. Zastosowany materiał musi bez szwanku przetrwać sam brutalny proces instalacji w gruncie, aby móc przez kolejne dekady bezawaryjnie pełnić swoją krytyczną funkcję przesyłową.
