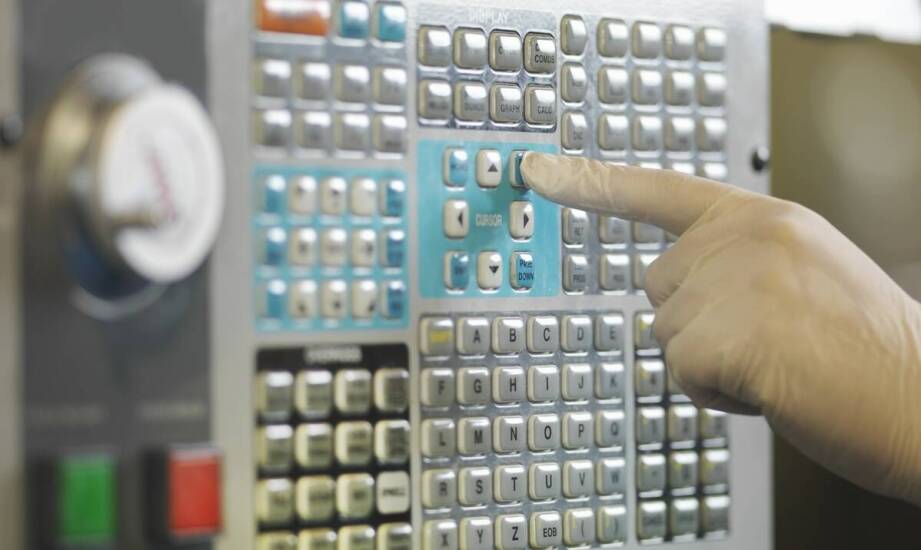

Jak dobrać przycisk do rozdzielnicy i pulpitu pod konkretne zadanie sterowania

Wybór elementu wykonawczego do rozdzielnicy lub pulpitu sterowniczego zaczyna się od wnikliwej analizy funkcji całego obwodu. Ten sam detal może uruchamiać silnik, wymuszać natychmiastowe zatrzymanie procesu technologicznego lub jedynie sygnalizować gotowość układu do pracy. Taka różnorodność zadań narzuca konieczność precyzyjnego dobrania typu zestyku oraz sposobu zachowania mechanizmu po wciśnięciu. Właściwe rozpoznanie potrzeb stanowiska pracy decyduje o tym, czy codzienna obsługa zautomatyzowanych maszyn będzie intuicyjna i całkowicie wolna od błędów operatora.

Mechanizm działania i kodyfikacja kolorystyczna na pulpicie

Rozróżnienie między działaniem chwilowym a zatrzaskowym stanowi absolutną podstawę projektowania układów automatyki. Wersja chwilowa sprawdza się w obwodach obsługujących maszyny, gdzie procedura startowa opiera się na podtrzymaniu przez zewnętrzny stycznik. Po zwolnieniu nacisku układ nadal pracuje dzięki stykom pomocniczym, co zabezpiecza urządzenie przed samoczynnym i niebezpiecznym rozruchem po nagłym powrocie napięcia. Z kolei model zatrzaskowy utrzymuje nadany stan mechanicznie aż do kolejnego wciśnięcia, dlatego doskonale pasuje do przełączania trybów pracy ciągłej na linii produkcyjnej.

Aby operator nie musiał za każdym razem analizować dokumentacji technicznej, norma PN-EN 60204-1 rygorystycznie określa znaczenie poszczególnych barw głowicy. Zielony element zawsze sygnalizuje uruchomienie normalnego cyklu pracy, natomiast czerwony odpowiada za bezwarunkowe zatrzymanie maszyny. W przypadku procedury awaryjnej standardem jest stosowanie głowicy w kształcie dużego grzybka, co ułatwia błyskawiczne uderzenie całą dłonią w momencie zagrożenia. Odcienie białe, szare lub czarne służą zazwyczaj do resetowania układu i potwierdzania usunięcia usterki. Kształt samej powierzchni stykowej również pomaga w pracy, ponieważ wklęsłe profile zapobiegają przypadkowemu ześlizgnięciu się palca w wilgotnym środowisku.

Parametry montażowe i elektryczne decydujące o trwałości

Przed fizyczną instalacją w panelu należy zweryfikować wymiary mechaniczne oraz odporność wybranego komponentu na czynniki zewnętrzne. Standardem rynkowym jest średnica otworu montażowego wynosząca 22 milimetry, co znacząco ułatwia standaryzację całego pulpitu dyspozytorskiego. Solidny sposób mocowania za pomocą pierścienia gwintowanego zapobiega obracaniu się korpusu podczas bardzo intensywnej eksploatacji. Stopień ochrony na poziomie co najmniej IP65 gwarantuje szczelność przed wnikaniem pyłu i strumieniami wody, co okazuje się niezbędne podczas mycia hal produkcyjnych pod ciśnieniem. W przypadku skrajnie trudnych warunków instalatorzy sięgają po rozwiązania o jeszcze wyższej odporności.

Właściwie dopasowany przycisk sterowniczy musi wytrzymać przewidywane obciążenie elektryczne styków roboczych. Wartości rzędu 6 amperów przy 250 woltach napięcia przemiennego z powodzeniem pokrywają zapotrzebowanie typowych obwodów pomocniczych. Rodzaj sterowanego prądu odgrywa kluczową rolę przy projektowaniu systemu, ponieważ instalacje prądu stałego generują mocniejszy łuk elektryczny w momencie rozłączania. Instalatorzy i firmy wykonawcze zaopatrujące się poprzez hurtownię Elektryk Ząbkowscy dobierają do takich projektów modele o podwyższonej tolerancji temperaturowej. Prawidłowy układ panelu musi także zachować minimalny odstęp 30 milimetrów między aparatami, co eliminuje ryzyko omyłkowego wciśnięcia dwóch modułów naraz.

Ostateczna konfiguracja układu opiera się na rygorystycznej analizie obciążenia prądowego, wytycznych normatywnych oraz specyfiki konkretnego środowiska produkcyjnego. Ergonomiczny układ na płycie czołowej połączony z intuicyjną, ujednoliconą kolorystyką diametralnie przyspiesza reakcję personelu w sytuacjach krytycznych. Dopasowanie specyfikacji mechanicznej i elektrycznej do wymogów danego stanowiska zapewnia sprawną obsługę procesów przemysłowych, skutecznie chroniąc zakład przed nieplanowanymi przestojami.
