Krawędzie po cięciu laserowym przed łączeniem metodą MIG/MAG w produkcji stalowych konstrukcji

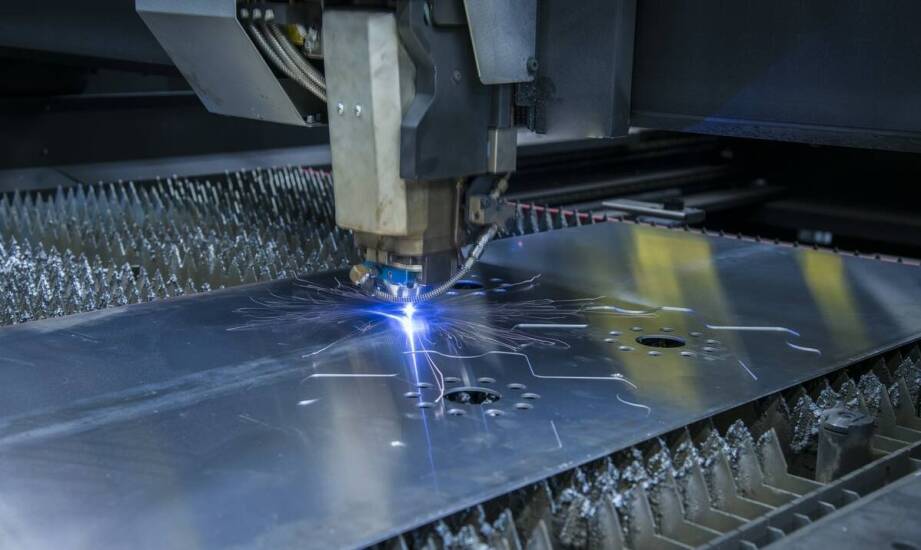

Wytwarzanie stalowych detali konstrukcyjnych opiera się dziś głównie na zaawansowanych technologiach cięcia termicznego. Precyzyjne wycinanie elementów za pomocą wiązki lasera pozwala uzyskać niemal idealny kształt oraz wysoką powtarzalność wymiarową całej serii produkcyjnej. Technologia ta znacząco przyspiesza procesy wytwórcze, jednak gładka powierzchnia krawędzi bywa bardzo złudna. Z punktu widzenia technologii spawalniczych detal wyjęty prosto z wycinarki rzadko nadaje się do natychmiastowego łączenia z innymi częściami. Pozostawienie surowej płaszczyzny po obróbce termicznej utrudnia zajarzenie łuku i pogarsza stabilność całego procesu. Nawet najnowocześniejsze maszyny tnące zostawiają po sobie specyficzne mikroskopijne ślady, które trzeba bezwzględnie usunąć przed przystąpieniem do dalszych prac montażowych na hali.

Fizyczne i chemiczne skutki cięcia termicznego stali

Podczas cięcia laserowego w osłonie gazów aktywnych na powierzchni przecięcia powstaje charakterystyczna, twarda warstwa tlenków. Jest to specyficzna, krucha powłoka strukturalna, która działa jak silna bariera izolacyjna podczas spawania. Przez jej obecność pojawiają się bardzo poważne problemy z ustabilizowaniem parametrów prądowych. Dodatkowym utrudnieniem bywają ostre graty oraz twarde zadziory formujące się zazwyczaj na dolnej krawędzi detalu. Ich obecność całkowicie uniemożliwia równe i szczelne dopasowanie do siebie sąsiadujących elementów w docelowej konstrukcji.

Kolejnym technologicznym wyzwaniem jest strefa wpływu ciepła, znana powszechnie w inżynierii materiałowej pod skrótem HAZ. Choć przy obróbce laserowej jest ona stosunkowo wąska w porównaniu do plazmy, to bardzo wysoka temperatura wywołuje lokalne utwardzenie krawędzi oraz powstawanie naprężeń resztkowych. Zjawisko to staje się szczególnie niebezpieczne w przypadku grubszych blach konstrukcyjnych, przekraczających dziesięć milimetrów grubości. Sztywne, niepodatne na odkształcenia plastyczne obrzeża zwiększają ryzyko powstawania pęknięć strukturalnych.

Obecność zanieczyszczeń, nagaru i mikroskopijnych przebarwień na brzegach detalu bezpośrednio przekłada się na poważne wady wewnętrzne samej spoiny. Reakcje chemiczne zachodzące w płynnym jeziorku spawalniczym pod wpływem wtrąceń tlenkowych prowadzą do tworzenia się niepożądanych porów gazowych. Takie wady osłabiają całkowitą nośność złącza, co natychmiast eliminuje dany element z zastosowań w odpowiedzialnych realizacjach. Właśnie z tego powodu całkowite mechaniczne usunięcie warstwy tlenkowej to bezwzględny wymóg technologiczny.

Prawidłowe opracowanie krawędzi przed łączeniem detali

Sposób i intensywność przygotowania powierzchni zależy bezpośrednio od grubości opracowywanego materiału oraz rygorystycznych wymogów projektowych. W przypadku cienkich blach poniżej trzech milimetrów grubości zazwyczaj wystarczy dokładne odtłuszczenie krawędzi specjalistycznymi preparatami chemicznymi. Przemysłowe rozpuszczalniki skutecznie usuwają resztki chłodziwa oraz lekkie zabrudzenia, pozostawiając metal w pełni gotowy do przetopu. Grubsze elementy wymagają jednak znacznie bardziej inwazyjnego podejścia i fizycznej modyfikacji samej geometrii rantu.

Przemysłowe realizacje wymagają rygorystycznego zachowania prawidłowej kolejności poszczególnych operacji warsztatowych. Spółka Bereda w Radzyminie integruje zaawansowaną obróbkę CNC blach z kompleksowym generalnym wykonawstwem inwestycji budowlanych. Dzięki takiemu podejściu proces przygotowania detali przebiega według ściśle określonych, wewnętrznych procedur jakościowych. Grubsze blachy stalowe najpierw podlegają precyzyjnemu fazowaniu pod kątem około trzydziestu stopni, co pozwala na późniejsze utworzenie prawidłowej szczeliny montażowej o szerokości od półtora do trzech milimetrów. Następnie płaszczyznę dokładnie szlifuje się tarczą listkową.

Mechaniczne starcie strefy wpływu ciepła i zgromadzonej warstwy tlenkowej gwarantuje odsłonięcie całkowicie czystego, metalicznego podłoża. Po starannym odtłuszczeniu wykończonych krawędzi następuje szczegółowa wizualna kontrola geometrii i próbne złożenie elementów w przyrządach mocujących. Stabilne unieruchomienie detali zapobiega ich niekontrolowanym skurczom termicznym w trakcie pracy. Dopiero po ustabilizowaniu układu można rozpocząć docelowe spawanie migomatem, precyzyjnie dobierając parametry prądowe do wyprofilowanej wcześniej szczeliny. Taka skrupulatna sekwencja działań zapewnia głęboki przetop i całkowity brak porowatości.

Znaczenie obróbki przedspawalniczej dla trwałości konstrukcji

Inwestowanie w niezwykle dokładne i drogie systemy laserowe nie zwalnia dużych zakładów produkcyjnych z konieczności ścisłego przestrzegania podstawowych zasad sztuki spawalniczej. Jakość i rzeczywista wytrzymałość gotowego złącza zależą w równej mierze od pierwotnej precyzji wycięcia, co od staranności włożonej w fizyczne usunięcie technologicznych skutków obróbki termicznej. Zignorowanie ukrytej obecności tlenków czy utwardzonej struktury brzegowej niemal zawsze kończy się drastycznym obniżeniem ostatecznych parametrów wytrzymałościowych gotowej ramy, podpory lub dźwigara.

Rygorystyczne oczyszczanie mechaniczne i regularne fazowanie krawędzi to jedyna bezpieczna droga do uzyskania złączy spełniających surowe normy dla ciężkich obiektów przemysłowych. Bezwzględne wyeliminowanie zanieczyszczeń skutecznie zapobiega powstawaniu groźnych mikropęknięć, które mogłyby powoli rozwijać się podczas wieloletniej eksploatacji elementu pod dużym obciążeniem zmiennym. Odpowiednio opracowany detal stalowy pozwala na bezproblemowe, homogeniczne stopienie materiału bazowego z dodawanym spoiwem, co ostatecznie gwarantuje pełne bezpieczeństwo nośne wznoszonych inwestycji.
