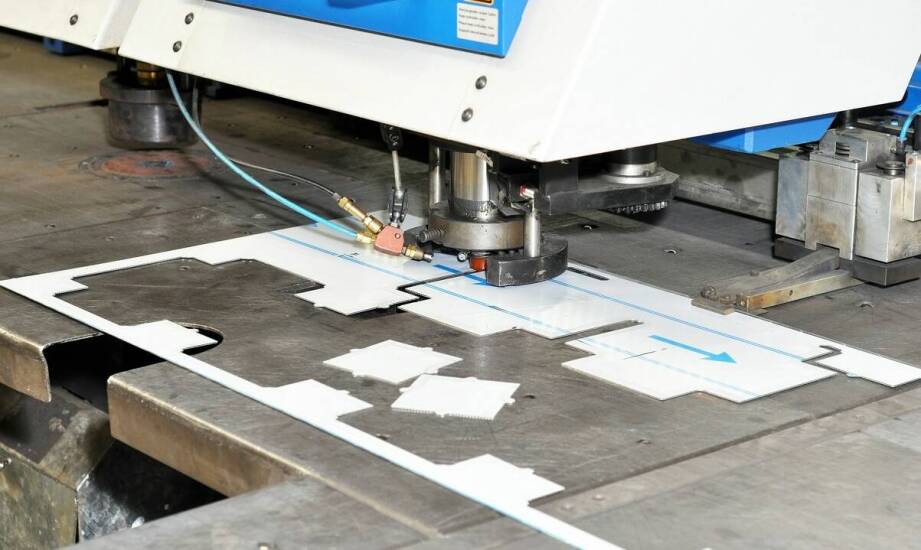

Projekt blachy przed wycinaniem — gdzie najczęściej powstają błędy i straty materiału

Projekt detalu z blachy często wygląda perfekcyjnie na ekranie komputera. Wydaje się, że każda linia idealnie ze sobą współgra, a założone wymiary będą zgadzać się co do ułamka milimetra po zmontowaniu całości. Kiedy jednak cyfrowy plik trafia na wydział produkcyjny, rzeczywistość warsztatowa błyskawicznie weryfikuje te optymistyczne założenia. Otwory montażowe okazują się zbyt małe do wypalenia, poszczególne elementy kolidują ze sobą podczas planowania rozkroju, a końcowy odpad materiału znacznie przekracza pierwotne szacunki. Większość problemów z fizyczną wykonalnością elementu ujawnia się dopiero w momencie przygotowania arkusza do obróbki. Naprawa tych geometrycznych niedociągnięć pochłania cenny czas inżynierów i niepotrzebnie wydłuża drogę detalu na rynek.

Cechy geometrii detalu decydujące o wykonalności

Wielu początkujących konstruktorów zapomina, że skupiona wiązka światła posiada swoją fizyczną średnicę i generuje w materiale ogromne ilości ciepła. Podstawową zasadą udanego projektu jest zachowanie odpowiednich proporcji geometrycznych. Minimalna średnica otworów powinna wynosić co najmniej 0,6 grubości blachy, co pozwala uniknąć stopienia krawędzi i utraty cylindrycznego kształtu. Jeśli planujemy na przykład obróbkę węglowej stali o grubości 5 mm, próba wypalenia otworu mniejszego niż 3 mm zazwyczaj kończy się nieodwracalną deformacją materiału wokół strefy cięcia.

Kolejnym newralgicznym punktem rysunku technicznego są ostre narożniki. Całkowity brak zaokrągleń powoduje miejscowe gromadzenie się wysokiej temperatury podczas zmiany kierunku głowicy, co prowadzi do drastycznego przepalenia surowca. Zastosowanie wewnętrznego promienia na poziomie 0,5 grubości blachy lub w bezpiecznych granicach 0,5–1 mm skutecznie eliminuje ten problem. Konstruktorzy muszą również pamiętać o zachowaniu właściwych odstępów pomiędzy wycięciami. Wąskie mostki łączące fragmenty detalu wymagają szerokości równej grubości surowca, ponieważ cieńsze ścianki mogą ulec stopieniu lub mechanicznemu rozerwaniu podczas późniejszego gięcia.

Sama specyfika użytego stopu narzuca konkretne tolerancje wymiarowe całego procesu. Precyzja obróbki termicznej zależy bezpośrednio od grubości i rodzaju arkusza. W przypadku standardowej stali konstrukcyjnej o grubości do 3 mm dokładność maszyny sięga zazwyczaj ±0,05 mm. Kiedy grubość rośnie do 6 mm, margines błędu operacyjnego zwiększa się do ±0,1 mm. Przy najcięższych blachach przekraczających 10 mm tolerancja wykonania rozszerza się do przedziału ±0,1–0,3 mm. Warto zauważyć, że cienkie arkusze znacznie łatwiej ulegają odkształceniom pod wpływem ciepła, natomiast bardzo grube elementy są mocno narażone na przegrzanie dolnej krawędzi.

Optymalizacja rozkroju i przygotowanie pliku do produkcji

Zanim strumień lasera rozpocznie fizyczną pracę, technolog programista musi optymalnie rozmieścić wszystkie wymagane detale na wirtualnym arkuszu. Ten specjalistyczny proces nazywa się nestingiem i służy do maksymalnego wykorzystania dostępnej powierzchni handlowej blachy. Prawidłowe ułożenie elementów obok siebie pozwala zmniejszyć odpady nawet o 15 procent. Wymaga to jednak rygorystycznego zachowania minimalnych odstępów technologicznych pomiędzy konturami. Zbyt gęste upakowanie części na arkuszu grozi stopieniem wąskich przestrzeni lub niebezpieczną kolizją głowicy tnącej z podniesionym fragmentem metalu.

Aby oprogramowanie sterujące poprawnie odczytało zaprojektowaną geometrię, rysunek musi spełniać surowe wymogi techniczne. Najbezpieczniej jest zapisywać płaskie rozwinięcia detali w najprostszych, znormalizowanych formatach. Branżowym standardem pozostaje w tej kwestii czysty plik DXF zapisany w klasycznej wersji R12 lub R14, który nie posiada nowoczesnych i nierzadko problematycznych rozszerzeń. Inżynier powinien precyzyjnie rozdzielić na osobne warstwy obrysy zewnętrzne, otwory wewnętrzne oraz ewentualne linie znakowania. Plik absolutnie nie może zawierać nakładających się na siebie linii ani otwartych konturów.

Droga od wirtualnego modelu do gotowego wyrobu wymaga nieskazitelnego przepływu informacji produkcyjnych. Praktycy z centrum obróbki Instal Chemik zwracają uwagę, że odpowiednio oczyszczona dokumentacja umożliwia natychmiastowe przejście do generowania optymalnej ścieżki narzędzia. Wtedy zaawansowane cięcie blachy cnc przebiega całkowicie bezawaryjnie i z pełną wydajnością. Głowica porusza się płynnie, a odpowiednio zaprojektowane mikromostki przytrzymują najmniejsze elementy w głównym szkielecie arkusza, zapobiegając ich wpadnięciu do rusztu maszyny.

Optymalizacja finalnych kosztów wytwarzania zawsze zaczyna się w głowie konstruktora. Błędy logiczne wychwycone na etapie przygotowania pliku można usunąć zaledwie kilkoma kliknięciami myszy. Jeśli jednak wadliwy projekt trafi bez weryfikacji na halę maszyn, straty finansowe rosną lawinowo z każdą minutą. Poprawki wprowadzane po rozpoczęciu fizycznego wypalania wymuszają natychmiastowe zatrzymanie urządzenia, utratę zniszczonego surowca i konieczność ponownego programowania całego rozkroju. Właściwie przemyślana geometria detalu to fundament szybkiej, precyzyjnej i bezproblemowej produkcji metalowej.
