Wybór osprzętu do instalacji płaszczyznowej — od czego zależy optymalna liczba obwodów i wyposażenie węzła dystrybucyjnego

Centralny węzeł dystrybucyjny w instalacji płaszczyznowej zarządza przepływem czynnika grzewczego przez wszystkie zintegrowane obwody. Urządzenie to odpowiada za utrzymanie właściwego ciśnienia roboczego w zamkniętym układzie hydraulicznym i decyduje o równomiernym rozkładzie temperatury na całej powierzchni podłogi. Poprawne skonfigurowanie tego głównego elementu sterującego warunkuje efektywność przekazywania energii cieplnej do posadzki i otoczenia. Instalatorzy oraz właściciele budynków muszą precyzyjnie dobrać parametry techniczne belek zasilających i powrotnych. Zaniedbanie tego etapu prowadzi do poważnych problemów z cyrkulacją wody i powoduje trwałe niedogrzanie skrajnych stref w dużych salonach czy sypialniach. Płaszczyznowe systemy grzewcze charakteryzują się dużą bezwładnością cieplną, dlatego każdy błąd w regulacji odczuwalny jest przez użytkowników przez wiele godzin.

Jak centralny węzeł dystrybucyjny kontroluje parametry instalacji?

Mechanizm działania układu opiera się na ciągłym monitorowaniu i korygowaniu natężenia przepływu wody w każdej pojedynczej pętli. Prawidłowo dobrany rozdzielacz ogrzewania podłogowego rozprowadza podgrzany czynnik i umożliwia manualną lub automatyczną regulację parametrów hydraulicznych. Przepływomierze rotametryczne umieszczone na belce zasilającej wskazują aktualne wartości w litrach na godzinę, co pozwala instalatorowi na precyzyjne zrównoważenie oporów całej instalacji. Zintegrowane wkładki termostatyczne umieszczone na powrocie pozwalają na automatyczne dostosowanie przepływu do zapotrzebowania cieplnego w konkretnej strefie, błyskawicznie reagując na sygnały wysyłane z pokojowych regulatorów temperatury.

Wymagana liczba sekcji na belce zależy bezpośrednio od wielkości i geometrii obsługiwanych pomieszczeń. Maksymalną długość pojedynczej pętli oblicza się poprzez podzielenie powierzchni przez planowany rozstaw rur, a następnie pomnożenie uzyskanego wyniku przez sto. Dla najpopularniejszych rur o średnicy 16x2 mm graniczna długość jednego obwodu wynosi od 80 do 120 metrów. Wykraczanie poza ten ustalony zakres wywołuje ogromne opory hydrauliczne i uniemożliwia pompie tłoczenie czynnika z odpowiednią prędkością. Zastosowanie krótszych odcinków ułatwia pokonanie oporów miejscowych, zapobiega wychłodzeniu wody na końcu pętli i gwarantuje równomierne nagrzewanie całej grubości jastrychu.

Wybór materiałów, ochrona aparatury i unikanie błędów projektowych

Wieloletnia trwałość węzła dystrybucyjnego zależy ściśle od fizycznych właściwości materiału użytego do wyprodukowania korpusu. Modele wykonane z kwasoodpornej stali nierdzewnej gatunku AISI 304 wykazują najwyższą odporność na nagłe wahania ciśnienia i długotrwałe procesy korozyjne. Stalowe belki tolerują uderzenia hydrauliczne znacznie lepiej niż mosiądz CW617N, dlatego renomowani producenci udzielają na nie od 10 do 15 lat gwarancji na pełną szczelność. Mosiężne odpowiedniki pracujące w obiegu zamkniętym z czasem pokrywają się wewnętrzną patyną, co może ograniczać płynny ruch delikatnych iglic zaworowych. Eksperci reprezentujący sklep instalacyjny GAMA - INSTAL zwracają szczególną uwagę na dopasowanie materiału osprzętu do przewidywanych parametrów pracy pompy i jakości wody kotłowej.

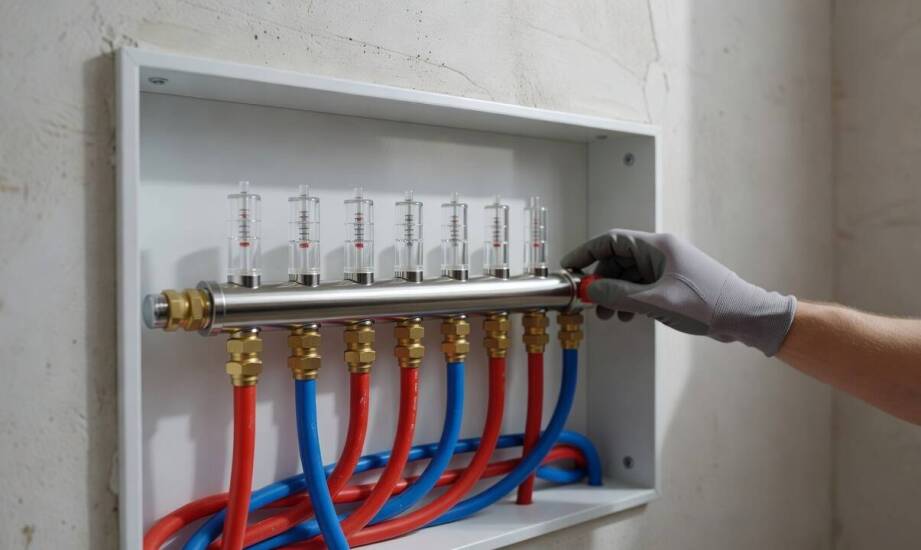

Czuła armatura regulacyjna wymaga bezwzględnego zabezpieczenia w trakcie prowadzonych prac wykończeniowych. Zamknięcie fabrycznych belek w dedykowanej szafce instalacyjnej chroni gwinty i uszczelki przed wnikaniem agresywnego pyłu budowlanego. Szafki stanowią również fizyczną zaporę przed przypadkowymi uderzeniami, do których często dochodzi podczas układania płytek podłogowych. Optymalne umiejscowienie szafki dystrybucyjnej powyżej poziomu pętli grzewczych znacząco ułatwia naturalne odpowietrzanie układu i pozwala na bezproblemowe, cykliczne płukanie instalacji wodą pod ciśnieniem. Zlokalizowanie puszki poniżej obsługiwanej strefy skutkuje ciągłym gromadzeniem się pęcherzyków powietrza w górnych partiach rur, stopniowo paraliżując obieg czynnika.

Błędy popełnione podczas szacowania początkowego obciążenia cieplnego budynku skutkują drastycznym spadkiem wydajności całego systemu. Zastosowanie zbyt małej liczby obwodów na belce powoduje krytyczne spadki ciśnienia w ekstremalnie długich pętlach. Ogrzana woda oddaje zmagazynowaną energię w początkowych metrach rury, przez co zewnętrzne obszary w pobliżu ścian szczytowych pozostają trwale wyziębione. Użytkownicy doświadczają nieprzyjemnego zjawiska chłodnej podłogi, a źródło ciepła zużywa znacznie więcej paliwa, próbując bezskutecznie skompensować te lokalne straty energii.

Rozważny dobór wszystkich elementów składowych do instalacji płaszczyznowej przekłada się bezpośrednio na bezawaryjną i tanią eksploatację budynku przez dziesięciolecia. Dokładne zrównoważenie hydrauliczne przepływów na belkach rozdzielacza redukuje miesięczne koszty nośników energii i skutecznie eliminuje problem zimnych stref. Wykorzystanie stali nierdzewnej najwyższej jakości i prawidłowe osadzenie węzła w ochronnej szafce przedłuża żywotność kluczowych zaworów sterujących. Zaprojektowany z odpowiednim zapasem układ dystrybucyjny zachowuje pełną stabilność termiczną i ogranicza konieczność wzywania serwisantów do zapowietrzonych obwodów.
